廣州監控安裝——綜合布線詳細介紹
綜合布線（GCS，GenericCabling System），又稱結構化布線系統（SCS，Structured Cabling System），或稱建筑物布線系統（PDS，Premises Distribution System）。
廣州網絡布線——綜合布線系統是一種開放式的傳輸平臺，包含了各種多媒體通信業務網的最后100米傳輸線路，起到了智能化建筑中樞神經系統的作用。從廣義上來將，不管是OA，CA，BA，FA還是SA，甚至包括MA，理論上都可以通過一套綜合布線系統來實現各種設備間的信號傳輸。但是，由于各個系統設備之間的阻抗，連接端口類型等各不相同，需要增加各種適配器才能真正實現。所以，這里我們討論的綜合布線系統，只是局限于連接電話和電腦（也包括無線AP等）的目前大家所習慣的傳統綜合布線系統。
綜合布線系統一般可劃分為六個子系統，無論是哪種類型的建筑，綜合布線的設計都可以根據這六個子系統來設計。并不是說任何的項目都包含這六個子系統，這要看具體的情況，具體分析，能會缺少一個或幾個子系統。如單體建筑就不牽涉建筑群子系統。以下為綜合布線的六個子系統：
工作區子系統（Work Area Subsystem）
水平子系統（Horizontal Subsystem）
管理子系統（Administration Subsystem）
垂直干線子系統（Backbone Subsystem）
設備間子系統（Equipment Room Subsystem）
建筑群子系統（Campus Subsystem）
當開始一個項目的綜合布線系統設計時，首先要知道，綜合布線系統作為物理層的信號傳輸平臺，其主要功能和目的是要幫助用戶來實現其實際的網絡應用，為用戶的實際業務帶來方便，并保障用戶的業務高效、穩定和安全地開展，最終達到提升用戶生產力和增加經濟收益的目的。任何一個項目都必須服從用戶的實際需求，根據用戶業務模式和網絡環境來設計綜合布線系統。
拿到一個項目的建筑平面圖后，和用戶確認每一個信息點位的分布，標明每個信息點位的類型和位置，是電話點還是數據點，是內網點還是外網點，亦或是業務專網點，是地插還是普通的離地面300mm的墻插，或者是靠近天花板的無線AP墻插，還是辦公隔斷上的插座，都要一一標明。另外還要標明每一個信息點的接口類型，是光纖還是銅纜。光纖的話是多模還是單模，是ST，SC，LC還是其他連接頭，是多少芯的連接。銅纜的話是超五類還是六類，亦或是為了實現水平信息點位的互換全部采用同一種類型信息模塊。所有的信息點位明確之后，就可以進行下一步的設計了。當然在實際過程中，由于用戶在新項目建設初期，很多信息點位是不確定的，需要我們根據用戶大概業務需求和我們的工程經驗來進行預估了，這個時候就必須要保有一定的余量，否則由于綜合布線是個隱蔽工程，等裝修全部完工后再來增加點位已經是不可能的了。具體點位的估算，真的是要看不同的用戶，有的是平均10平米一個點位，有的是一平米一個點位甚至更多，完全是憑經驗和跟用戶商定的標準來規劃了。在實在無法確定的情況下，目前按照5平米一個工位兩個信息點設計，可算是沒有辦法的辦法了。
信息點位確認后，可以說你的設計已經完成了三分之一，接下來就是要確認樓層配線間和每個信息點的水平走線路由了。根據終端設備到有源網絡設備之間的距離不能超過90米的原則（加上兩端的跳線總長度不超過100米），確定樓層配線間的位置，而且最好是每層的樓層配線間在同一個垂直線上，這樣方便以后主干電纜的放置。當然確定樓層配線間位置的工作，目前基本上不用我們太關心，因?yàn)檫@個基本上在設計院的大樓結構土建時已經確定和預留了，我們唯一要看的是信息點位到樓層配線間的水平路由長度是否超標。如果超標的話是否可以更改路由，或者在超大水平面積項目中有多個樓層配線間的，我們就要合理安排每個信息點連接的是幾號樓層配線間。
如果實在超長的話，就要考慮在中間加設橋接設備或者更改傳輸介質了（如將銅纜改成光纜）。在水平路由的布置過程中，還要注意水平線纜不要和電力電纜緊挨著平行走線，更不能和電力電纜在同一個橋架內走線。另外還要注意一些消防管道等的避讓。最后初步計算出各段路由的橋架大小（多少深度，多少寬度等），并且在設計橋架的時候還要考慮線纜的彎曲半徑，避免橋架的直角轉彎。至此，水平部分設計基本完成，總的水平線纜長度也可以基本確認。

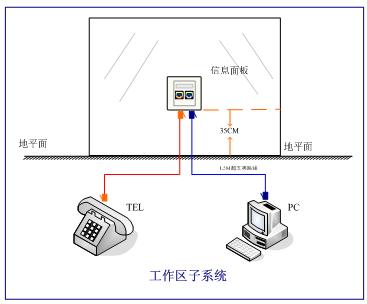

廣州網絡布線——工作區子系統
每個電腦點配備一條2米長（也可根據客戶要求而定）的工作站跳線，跳線要求滿足100M或1000M的數據傳輸標準，每根線必須經過超五類或六類測試。工作區子系統由終端設備連接到信息插座的跳線和信息插座所組成，通過插座即可以連接計算機或其它終端。水平系統的雙絞線一端在這里端接。每個面板有超五類或六類插座，插座裝在面板上。安裝在每一個工作位置上。插座選用8芯RJ45型。跳線用于連接插座與PC。跳線的兩端帶RJ45插頭。考慮配備雙孔插座。電腦、電話可按用戶的需要，隨意跳接。
廣州網絡布線——水平子系統
水平子系統的作用是將主干子系統的線路延伸到用戶工作區子系統。水平子系統的數據、圖形等電子信息交換服務將采用四對超五類或六類非屏蔽雙絞線布線。超五類非屏蔽雙絞線是目前性能價格比最好的高品質傳輸介質，其性能指標完全符合ANSI/EIA/TIA-568標準，能夠保證在100米范圍內傳輸率達到并超過100MBps。根據超五類UTP用于支持100MBps傳輸?shù)淖畲缶嚯x為100米設計，設計線從配線架至最遠端（工作區）的端口小于90米。電話的布線與電腦布線同樣考慮，即同一辦公位置設一電腦口，一電話口，可使業主方便地管理，靈活選擇跳線方式。同時，電話和電腦布線均采用超五類或六類線以保證互換性。水平子系統由8芯非屏蔽雙絞線組成。常用的雙絞線有3類線、超5類線和六類線。3類線可用于電話和16Mbps的數據傳輸；超5類線傳輸數據的速度可到100Mbps；而六類的傳輸速率則可以達到1000Mbps。線纜從主配線間即機房出發，連向各工作區的信息插座。各區的信息點將按照具體的布點情況引出,原則是使每一個工作站距離有源網絡設備的距離小于100m.每條線纜在連接插座的一頭端部附近，都有與插座一致的編號，以便于以后維護。
廣州網絡布線——垂直干線子系統
垂直干線子系統實現數據終端設備，程控交換機和各管理子系統間連接。
廣州網絡布線——管理子系統
配線架管理模塊，與水平雙絞線連接選用先進通用的19”標準模塊化配線架。電腦配線采用單跳方式，跳線在集線器與配線架之間跳接。跳線采用超五類或六類UTP，RJ45接頭。我們提供獨特的帶顏色色標號繩的HUB跳線，考慮調節距離后定長制作，每一根跳線均經過測試儀的多指標測試，完全滿足標準所規定的跳線各項指標，支持超過100M的數據傳輸速率。標號繩加在跳線的兩端，標號對應，避免了將來管理中查線的不便，非常便于管理。為保證美觀和方便管理，采用標準化的配線機柜（一般為標準19”或22”，也可定制），配線設備和網絡設備均固定在機柜上。配線架的管理以表格對應方式，根據座位、部門單元等信息，記錄布線的路線；并加以標識，以方便維護人員識別和管理。
廣州網絡布線——設備間子系統（主機房）
設備間子系統是綜合布線系統中為各類信息設備（如計算機網絡互聯設備、程控交換機等設備）提供信息管理,信息傳輸服務。針對機房建設的計算機網絡系統,它包括網絡集線器（HUB）設備、網絡智能交換集線器(Intelligent Switcher)及設備的連接線。我們采用了標準機柜，可以將這些設備（Switch, Hub）集成到柜中，便于統一管理。它將計算機和網絡設備的輸出線通過主干線子系統相連接,構成系統計算機網絡的重要環節，同時它通過配線架的跳線控制所有總配線架(MDF)的路由。水平子系統的雙絞線另一端在這里端接。設備間子系統是綜合布線的精髓，語音系統與計算機網絡之間的靈活跳接通過配線架之間的跳線來實現。它是設備間子系統的安裝場所，可用于安裝配線架和安裝計算機網絡通訊設備，配線架、集線器（HUB）、交換機（SWITCH）和路由器（ROUTER）等網絡設備可安裝在標準機柜內。
